Contrôles et mesures à effectuer suivant les cas de figure

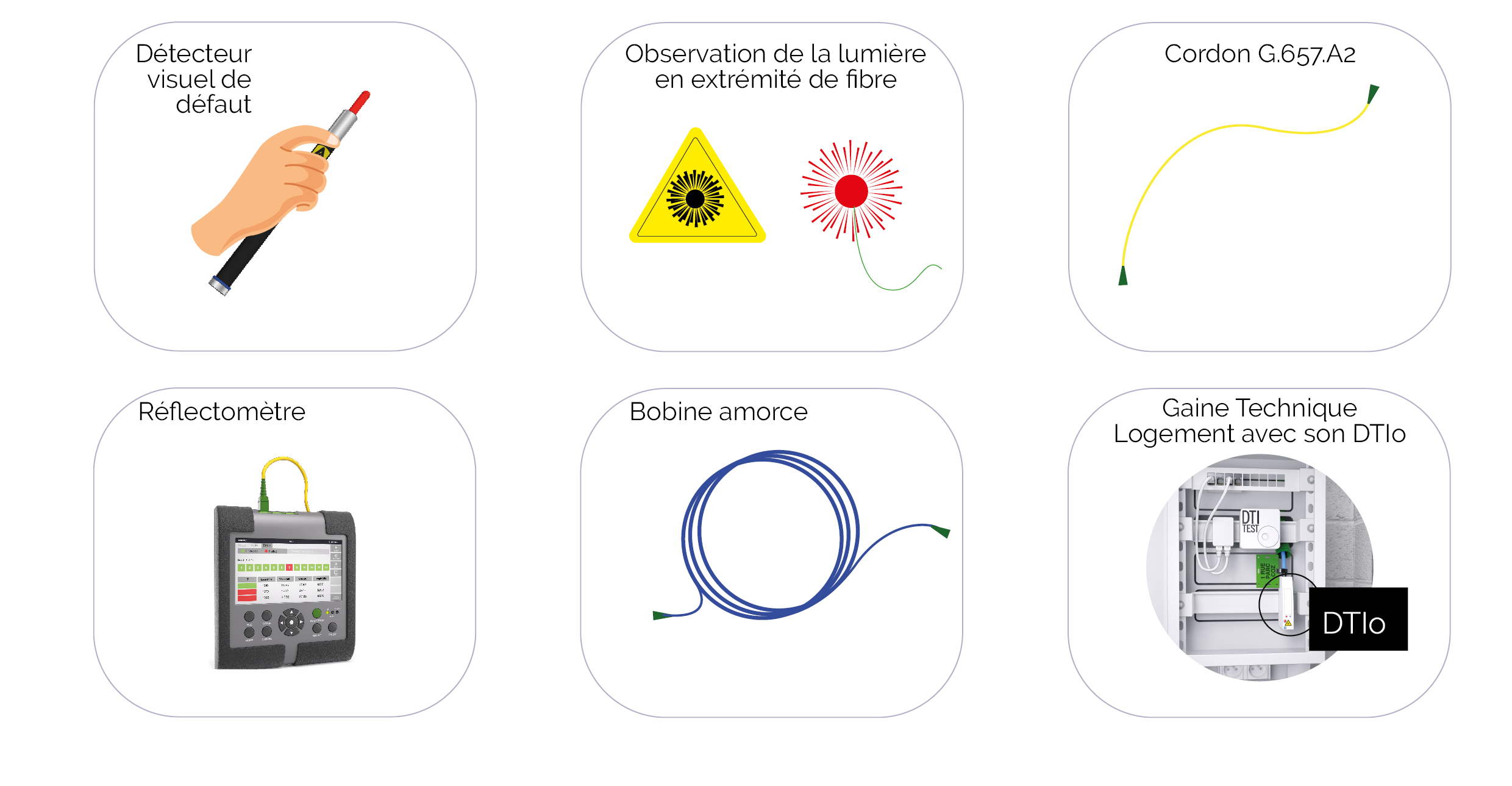

Les outils de vérification et de mesures
Le tableau ci-dessous présente les mesures à effectuer lors du cas N°5 :
| Cas n°5 | Type d'ingénierie | Localisateur de défauts | Photométrie | Réflectométrie | Longueurs d'ondes | Sens |
|---|---|---|---|---|---|---|
| Zone artisanale | Cas n°5.1 libre de constructeur Ingénierie sans PBO (≤ 10 DTIo) | 100% PDO | NON* | NON* | - | PR >> PDO |
| Cas n°5.2 libre de constructeur Ingénierie avec PBO | 100% PDO | NON* | 100% PDO | 1310 nm / 1550 nm | PR >> PDO | |
| Cas n°5.3 avec une partie (ou la totalité) des lots construits, Ingénierie sans PBO | 100% DTIo | NON* | NON* | - | DTIo >> PR | |
| Cas n°5.4 avec une partie (ou la totalité) des lots construits, Ingénierie avec PBO | 100% DTIo | NON* | 100% DTIo | 1310 nm / 1550 nm | DTIo >> PR |

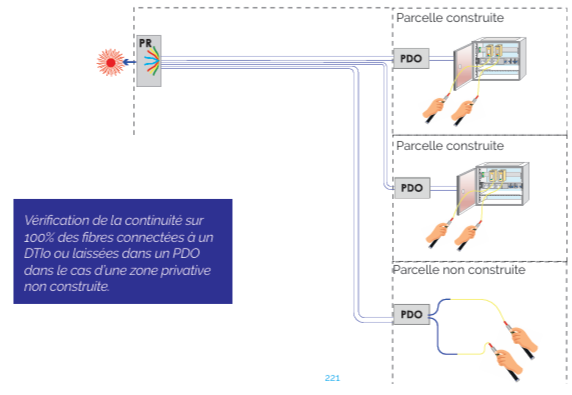

L’installateur vérifie la continuité et les bonnes source et destination des liens à l’aide du localisateur de défauts.
Quelques règles générales :
- Le budget optique alloué, entre DTIo et PR, est de 1,5 dB pour des distances PR – DTIo inférieur à 500m, et 2 dB pour des distances PR – DTIo inférieur à 1,5 km.
- La réflectométrie, dans un seul sens et à deux longueurs d'onde est requise dès qu'un câblage comporte une épissure. Les architectures sans PBO ne doivent donc pas utiliser d'épissure. Dans le cas contraire, une mesure réflectométrique est obligatoire.
- L'utilisation du Localisateur Visuel de Défaut (VFL), impose de dénuder les câbles pour observer la lumière en extrémité de fibre. L'étanchéité du câble doit être restaurée après ce contrôle.
Conventions pour les schémas décrivant les tests, et ou, mesures
Recette pour une zone artisanale (publique/privée)
Si cas ou le PR est un PBO, mais l’architecture ne comportant pas d’épissure est considérée alors « sans PBO »

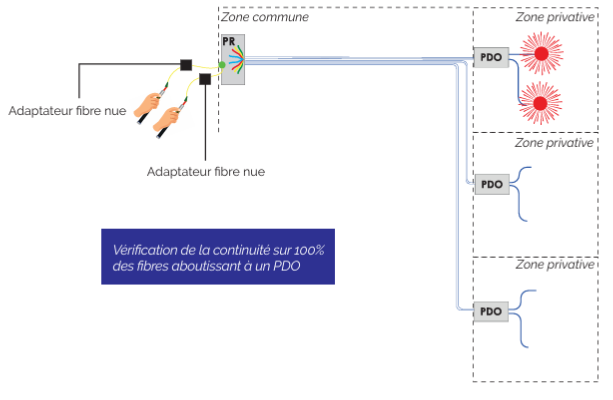

Cas libre de constructeur, Ingénierie sans PBO (≤ 10 DTIo)

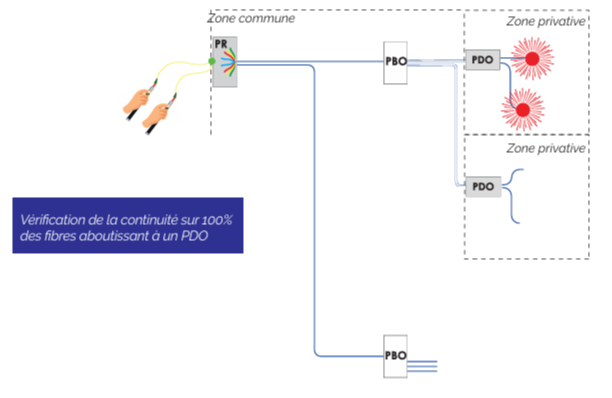

Cas libre de constructeur, Ingénierie avec PBO (>10DTIo)
Quelques règles générales :

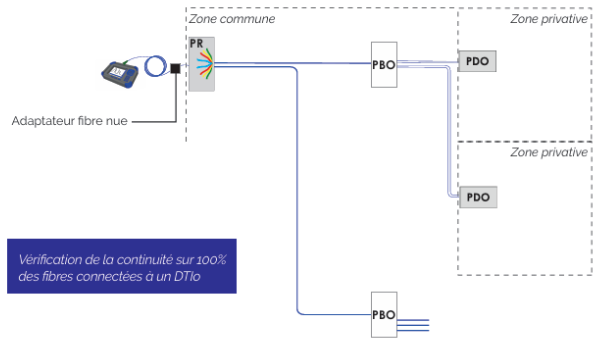

Réflectométrie effectuée sur 100% des fibres connectées à un DTIo, dans un sens, à 1310nm et 1550nm. Atténuation maximale conseillée d’une épissure 0,3 dB.Si l’atténuation est supérieure, on refait la soudure. Si elle reste supérieure à 0,3 dB, il convient de faire la réflectométrie dans les deux sens (uniquement sur le lien considéré) en utilisant un adapteur pour fibre nue ou en soudant un pigtail. Dans ce cas la moyenne, des atténuations mesurées dans les deux sens, doit être inférieure à 0,15 dB. Pas de bobine amorce au PR si la réflectométrie est effectuée dans un seul sens depuis le DTIo.
Réflectométrie effectuée sur 100% des fibres connectées à un DTIo, dans un sens, à 1310nm et 1550nm. Atténuation maximale conseillée d’une épissure 0,3 dB.Si l’atténuation est supérieure, on refait la soudure. Si elle reste supérieure à 0,3 dB, il convient de faire la réflectométrie dans les deux sens (uniquement sur le lien considéré) en utilisant un adapteur pour fibre nue ou en soudant un pigtail. Dans ce cas la moyenne, des atténuations mesurées dans les deux sens, doit être inférieure à 0,15 dB. Pas de bobine amorce au PR si la réflectométrie est effectuée dans un seul sens depuis le DTIo.

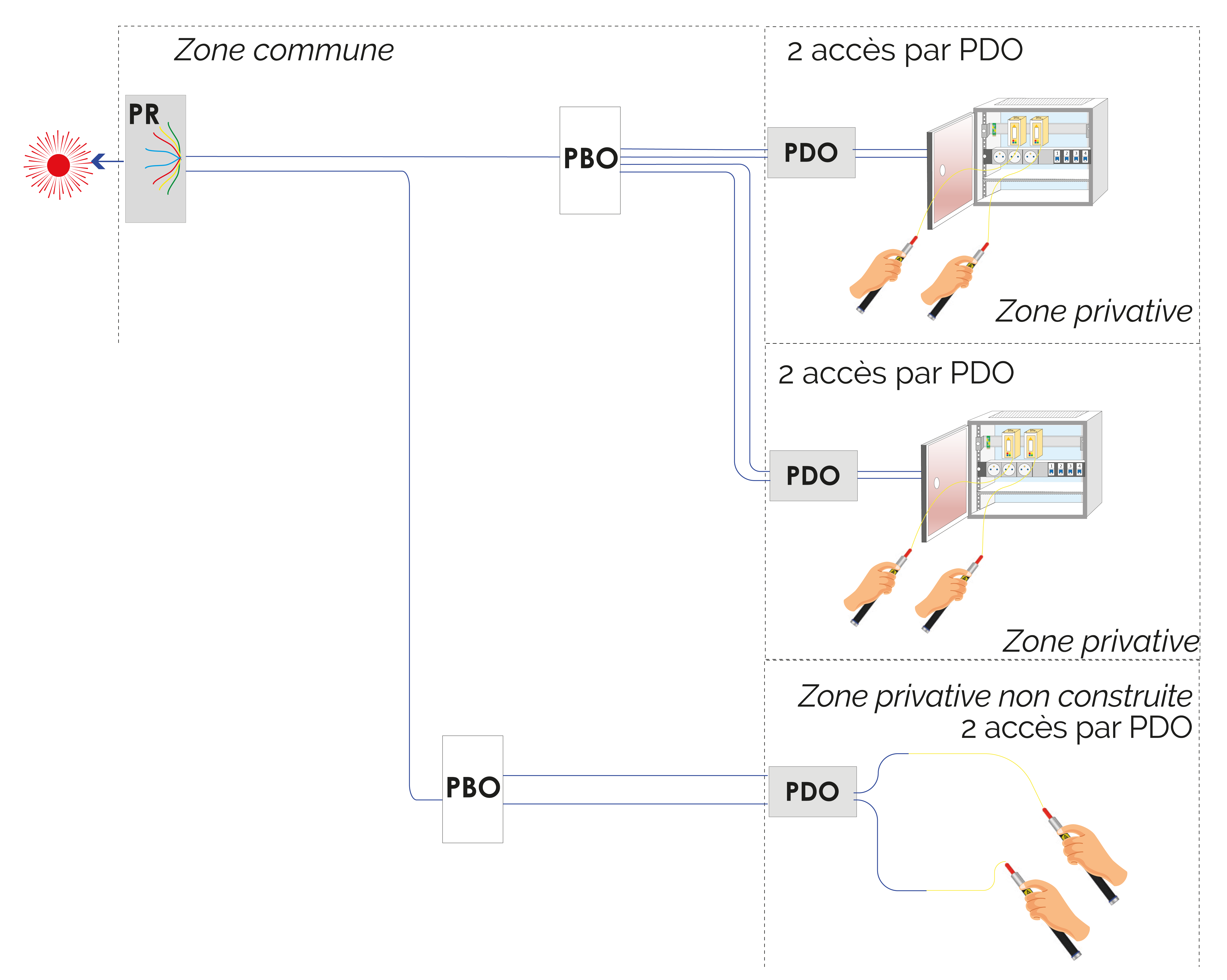

Si cas avec une partie (ou la totalité) des lots construits, ingénierie sans PBO

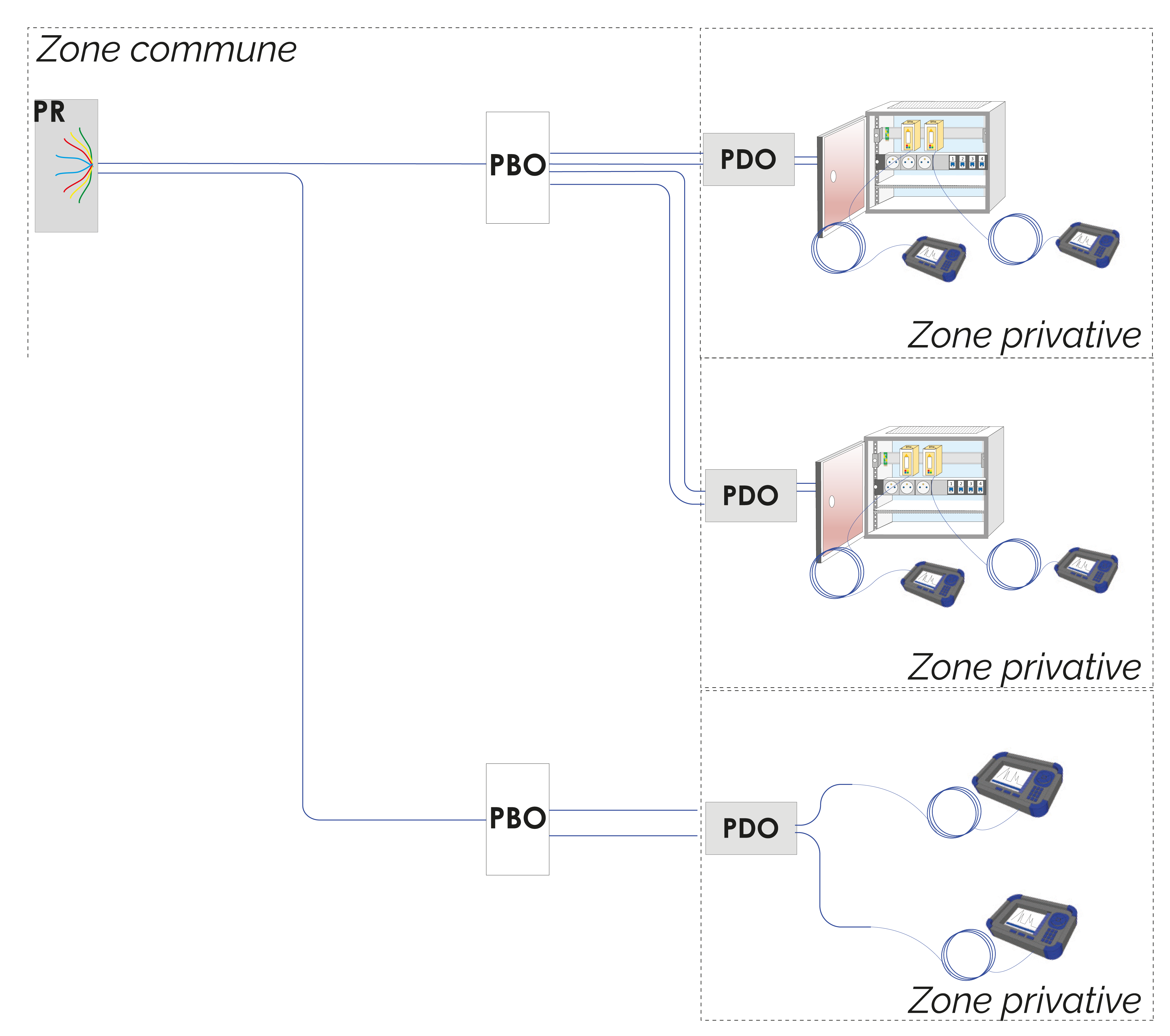

Si cas avec une partie (ou la totalité) des lots construits, ingénierie avec PBO
Quelques règles générales :
Réflectométrie effectuée sur 100% des fibres connectées à un DTIo, dans un sens, à 1310nm et 1550nm. Atténuation maximale conseillée d’une épissure 0,3 dB.Si l’atténuation est supérieure, on refait la soudure. Si elle reste supérieure à 0,3 dB, il convient de faire la réflectométrie dans les deux sens (uniquement sur le lien considéré) en utilisant un adapteur pour fibre nue ou en soudant un pigtail. Dans ce cas la moyenne, des atténuations mesurées dans les deux sens, doit être inférieure à 0,15 dB. Pas de bobine amorce au PR si la réflectométrie est effectuée dans un seul sens depuis le DTIo.
Réflectométrie effectuée sur 100% des fibres connectées à un DTIo, dans un sens, à 1310nm et 1550nm. Atténuation maximale conseillée d’une épissure 0,3 dB.Si l’atténuation est supérieure, on refait la soudure. Si elle reste supérieure à 0,3 dB, il convient de faire la réflectométrie dans les deux sens (uniquement sur le lien considéré) en utilisant un adapteur pour fibre nue ou en soudant un pigtail. Dans ce cas la moyenne, des atténuations mesurées dans les deux sens, doit être inférieure à 0,15 dB. Pas de bobine amorce au PR si la réflectométrie est effectuée dans un seul sens depuis le DTIo.
Le dossier de récolement
Préparation et remise du dossier de récolement avec l'attestation de conformité
Le dossier de récolement (remis au format papier ou électronique) rassemble tous les documents techniques et administratifs concernant les câblages de communication de l'immeuble.
Le dossier de récolement type comprend notamment :
- Le dossier d'ingénierie établi par le Maître d'œuvre, le bureau d'étude du maître d'ouvrage;
- Les plans de bâtiment, du lotissement, de la zone artisanale où figurent les numéros de logements et locaux professionnels;
- Les plans de la construction où figurent les renseignements nécessaires à l'identification des matériaux (plan de masse);
- Les diagrammes des câblages et des infrastructures mobilisables installés lors de l'aménagement partagé avec le futur Opérateur d'Infrastructures;
- Le code couleur des types de câbles utilisés;
- Les fiches de concordance ou correspondance avec la règle de repérage utilisée;
- Le procès-verbal de recette et les mesures (s'il a été prévu au cahier des charges) faites par l'installateur;
- Les résultats des mesures de contrôle;
- Le certificat d'autocontrôle (ou l'attestation de conformité) visé par l'organisme de vérification.
Les documents constituant le dossier de récolement doivent être établis sur la base d’une charte graphique standard.
